POLYSCAN XL
![Questa immagine ha l'attributo alt vuoto; il nome del file è polyrix-8-1024x327.jpg](http://simitecno.com/wp-content/uploads/2020/01/polyrix-8-1024x327.jpg)
![](http://polyrix.com/assets/img/jpg/wallpapers/polyscan-xl-wallpaper-01.jpg)
NESSUNA PARTE IN MOVIMENTO
Gli scanner 3D Surround non hanno parti in movimento. PolyScan è la soluzione ideale per la metrologia o l’ispezione automatizzata perché è:
- SEMPLICE: non è necessario programmare la traiettoria di ispezione, a differenza delle soluzioni di scansione CMM e robot
- VELOCE: i dati vengono acquisiti rapidamente da ogni angolo. Nessun tempo di perdita dovuto al movimento del sensore.
- SICURO: non vi è alcun rischio di collisione con un operatore. Non sono necessari armadi costosi e sistemi di sicurezza.
PolyScan XL è progettato per misurare parti fino a 1300 mm, combinando 12 telecamere e 12 proiettori per fornire 210 unità di scansione efficaci.

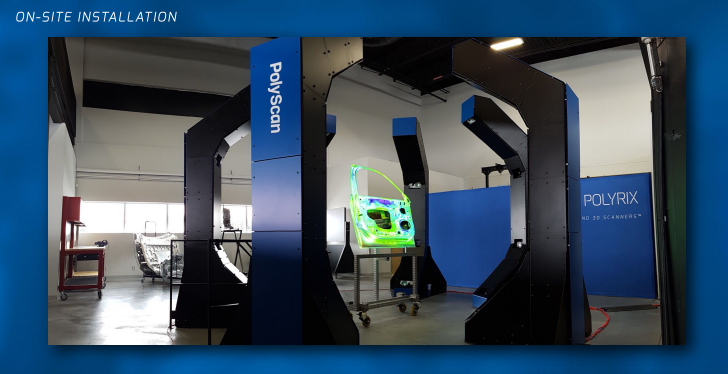

Si adatta perfettamente a getti aerospaziali medio-grandi o componenti in lamiera per automobili. L’ispezione completa delle parti di queste dimensioni è completata in soli 6 minuti. Il design surround e la semplicità dell’automazione significano anche che può essere facilmente integrato in una linea di produzione, garantendo la sicurezza al 100% per gli operatori.
PolyScan XL8 è progettato per misurare parti fino a 2000 mm. Questa versione più grande del design XL combina 16 telecamere e 16 proiettori per fornire 376 unità di scansione efficaci.
![](http://nwxvvrk.cluster028.hosting.ovh.net/wp-content/uploads/2020/01/image-22.png)
ELETTRONICA
L’informatica all’avanguardia è assicurata da un set di sette (7) computer che utilizzano CPU di ultima generazione e totalizzano 256 GB di RAM. I calcoli sono distribuiti su questa architettura per accelerarla. Uno switch gigabyte gestisce tutte le comunicazioni di rete.
![](http://nwxvvrk.cluster028.hosting.ovh.net/wp-content/uploads/2020/01/image-23.png)
SOFTWARE

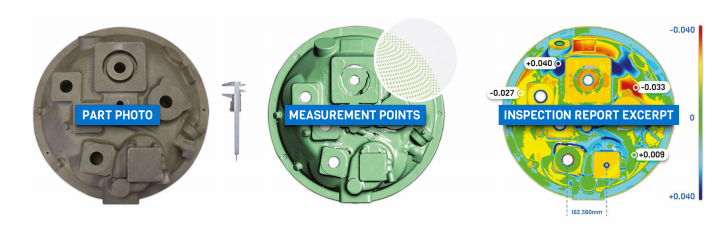

La scansione surround è stata resa possibile dall’enorme quantità di ricerca e sviluppo che Polyrix ha messo a punto nello sviluppo di software dal 2005. Al centro di questo processo, il Polyscan Control Center (PCC) gestisce l’acquisizione dei dati da tutte le unità di scansione, quindi genera i modelli 3D. Il funzionamento di Polyscan è semplificato dall’interfaccia semplice di Automation Manager o da plug-in software di terze parti (ad es. PolyWorks | Inspector Plug-in).
![](http://nwxvvrk.cluster028.hosting.ovh.net/wp-content/uploads/2020/01/image-24.png)
![](http://nwxvvrk.cluster028.hosting.ovh.net/wp-content/uploads/2020/01/image-212.png)
