ALL ROUND LASER POINT PROBE MLP-3

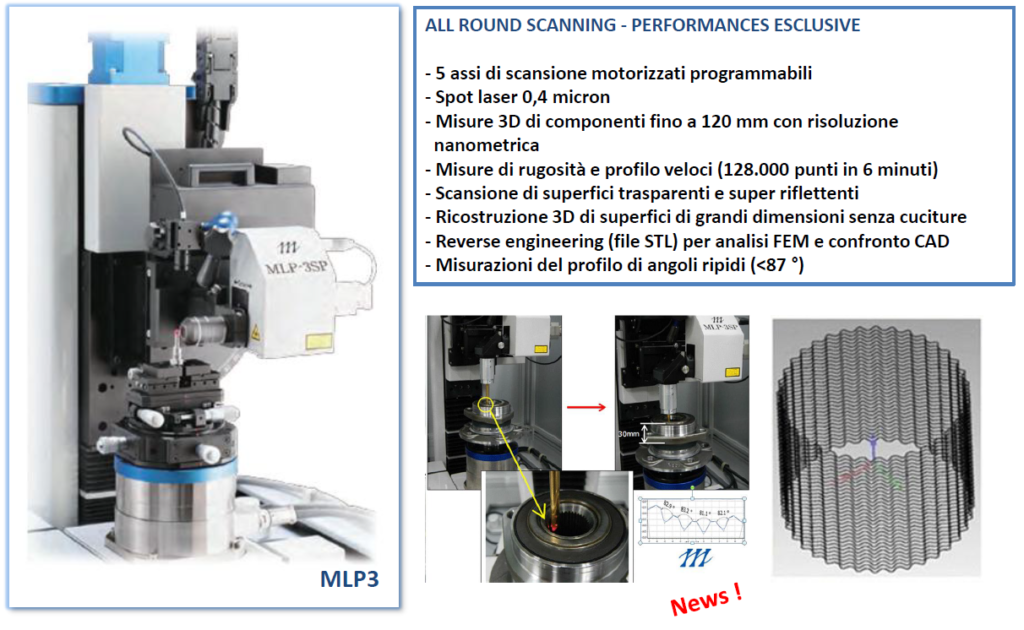

All round scanning – Performances esclusive

. 5 Assi di scanzione motorizzati programmabili

. Spot laser 0,4 micron

. Misure 3D di componenti fino a 120 mm con risoluzione nanometrica

. Misure di rugosità e profilo veloci (128.000 punti in 6 minuti)

. Scansione di superfici trasparenti e super riflettenti

. Ricostruzione 3D di superfici di grandi dimensioni senza cuciture

. Reverse engineering (file STL) per analisi FEM e confronto CAD

. Misurazioni del profilo di angoli ripidi (<87°)

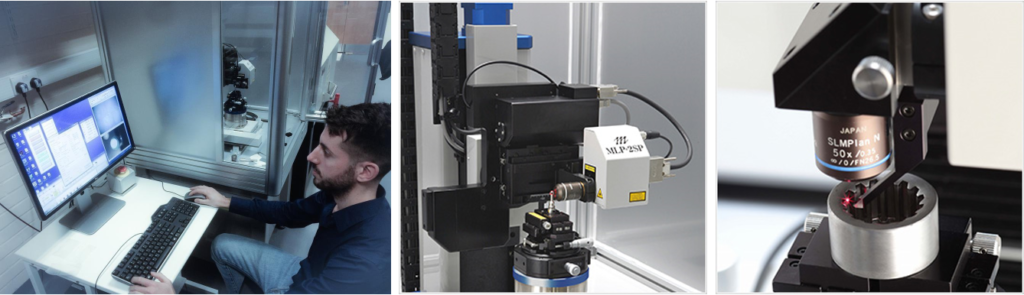

Rinnovato il design di MLP-2, MLP-3 è una CMM laser a 5 Assi con lo stage di rotazione θ ad alta velocità e la funzione AutoFocus. Con funzioni di misurazione e valutazione 3D, misura la topografia di contorno / superficie di tutti i tipi di parti senza contatto.

Funzioni principali

. Misurazione 3D di parti interne e esterne con tastatore laser

. Dimensioni max pezzo misurabile 120x120x120 mm

. Misurazione del contorno (poligoni, profili, rugosità)

. Acquisizione di immagini durante la scansione

. Misura di contorni / dimensioni

. Misura della rugosità superficiale di parti interne e sterne

. Misura del profilo di ingranaggi (opzionale)

. Misura di calibri di taratura

. Misura della rotondità

Ampia area di misurazione in alta risoluzione (campo di misura: inferiore a φ80mm, risoluzione: direzione assiale 0,001µm, direzione circonferenziale: 0,01µm)
