TARAZ ASM

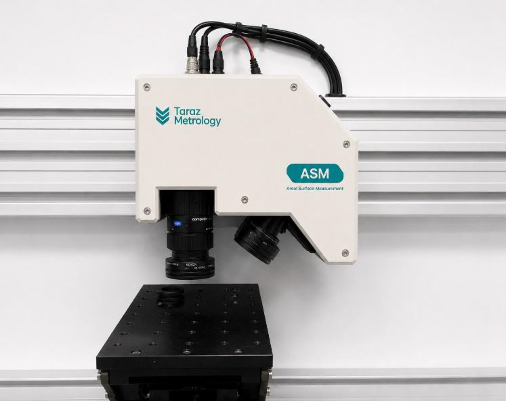

Sistema ottico 3D per la scansione e misura areale di superfici e topografie

Il sistema TARAZ ASM (Areal Surface Measurement) utilizza la proiezione di frange a luce blu per eseguire scansioni e misure 3D rapide e non a contatto di superfici metalliche, polimeriche e composite in conformità alla norma ISO-25178.

Disponibile in più configurazioni e con diverse risoluzioni, è progettato per applicazioni in ambito automotive, aerospace, coatings e additive.

Tracciabilità metrologica
Completa tracciabilità delle misure, nel pieno rispetto delle linee guida di misura NPL.

Integrazione e automazione

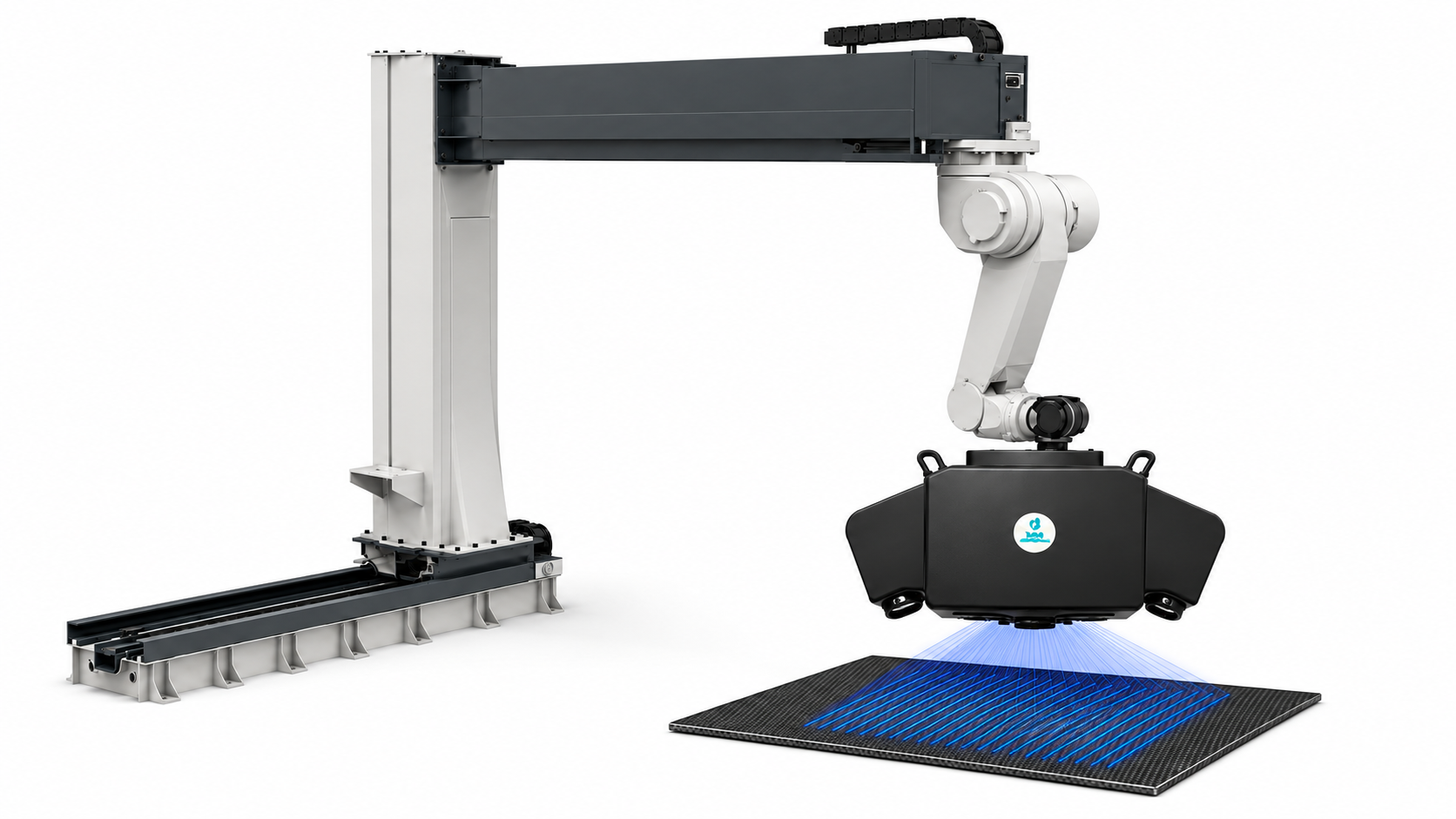

Disponibile per impiego off-line, in-line e con software personalizzato in funzione del campione e dell’applicazione

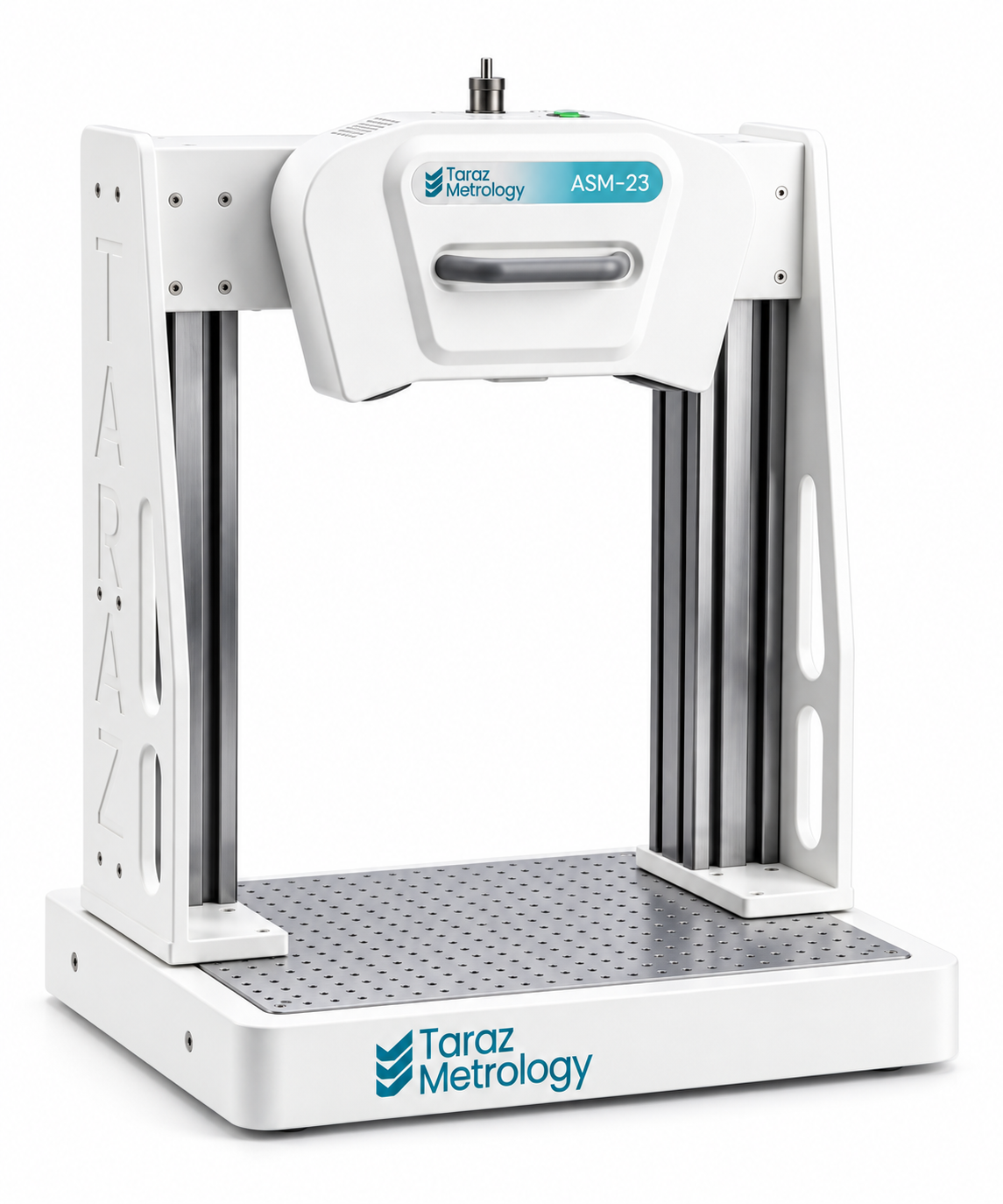

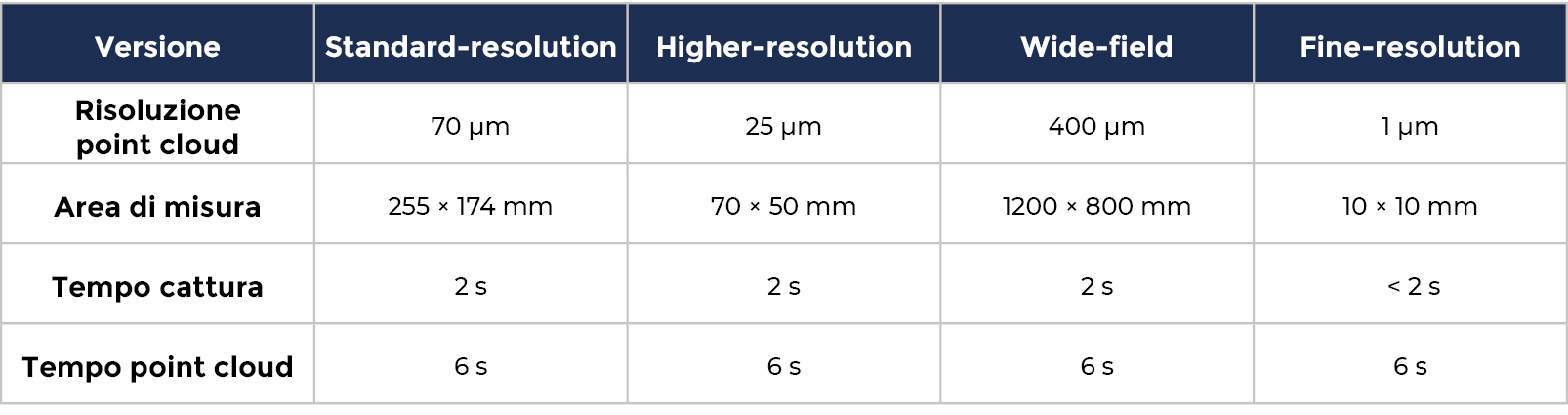

Quattro risoluzioni, una piattaforma

La famiglia ASM copre esigenze molto diverse, dalla misura di aree estese fino alla caratterizzazione di superfici finemente lavorate.

Sistema Fine Resolution

Il sistema Fine Resolution è l’ultima aggiunta alla famiglia ASM ed è la v più precisa della gamma.
Estende la piattaforma ottica a proiezione di frange di Taraz fino a una risoluzione laterale di 1 μm, per l’ispezione di componenti lucidati, lappati e con finitura superficiale fine.
Come tutti i sistemi ASM, è una soluzione senza contatto, veloce e completamente integrata con il software TarazSurf.

  • Risoluzione laterale: 1 µm

  • Campo areale: 10 × 10 mm

  • Tempo di misura: < 2 s

  • Per superfici lucidate, lappate e finemente lavorate

TarazSurf: software per analisi e metrologia delle superfici

Texture superficiale

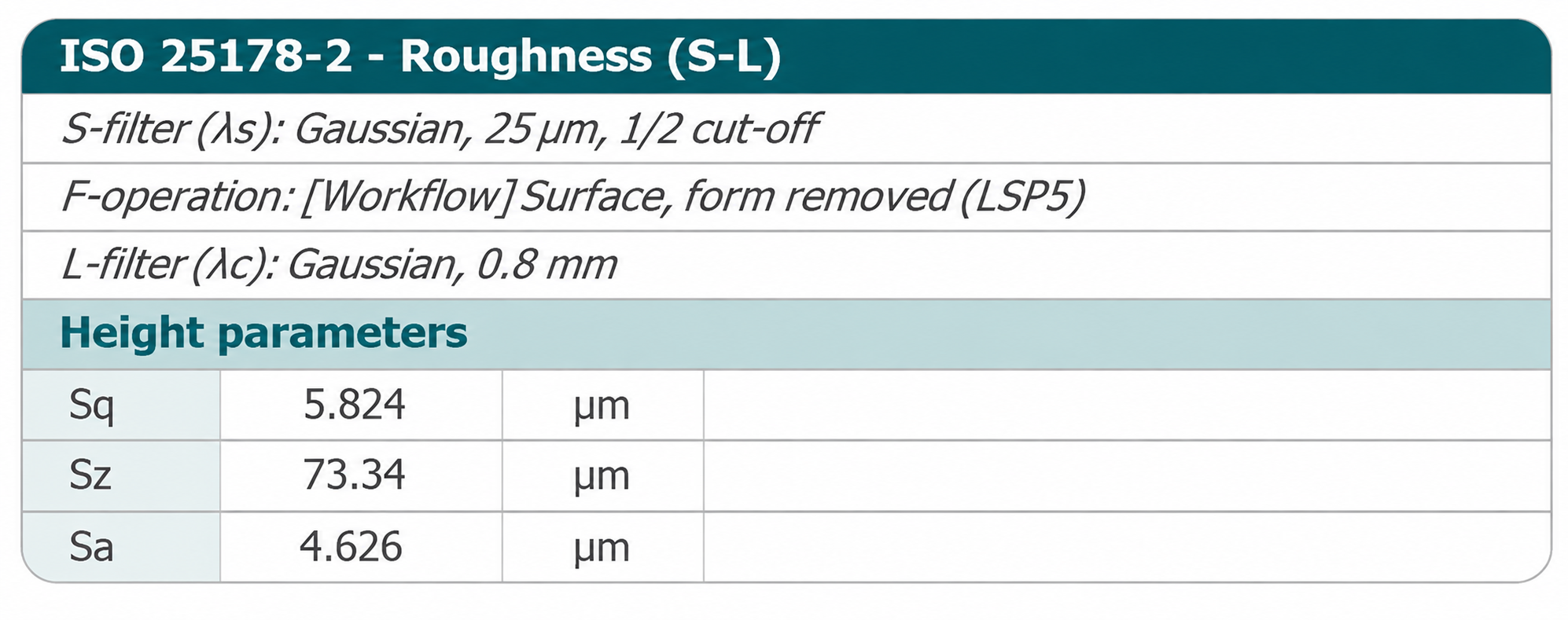

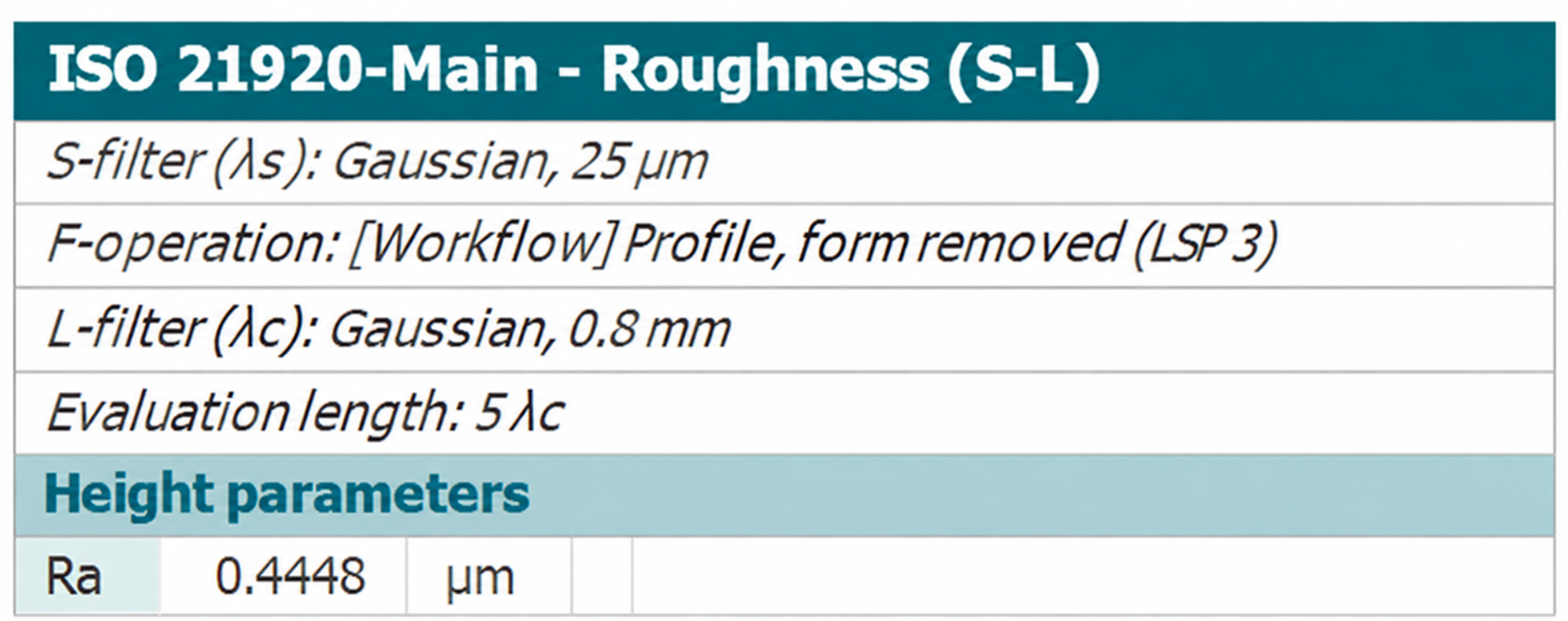

Analisi dei parametri areali di rugosità secondo ISO 25178.

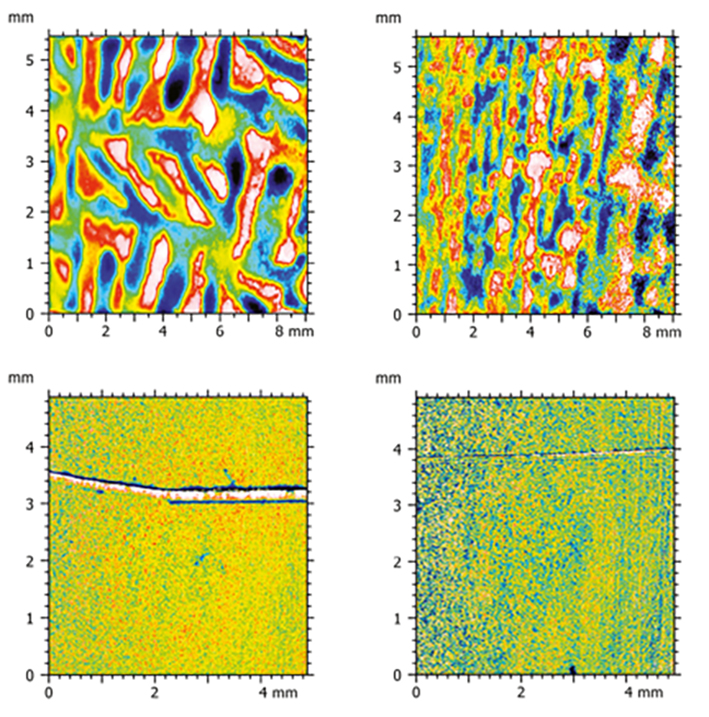

Height map 3D
Visualizzazione della distribuzione delle altezze e delle deviazioni della superficie.

Output universale
Salvataggio della nuvola di punti in formato .PLY per analisi successive.

Workflow personalizzabilie
Possibilità di integrare logiche specifiche per componenti, database e automazione del controllo qualità.

Smart Feature Detection: riconoscimento automatico di caratteristiche geometriche

La piattaforma TARAZ combina la misura ottica 3D con algoritmi di riconoscimento automatico per il rilevamento di fori, estrazione dei bordi, misura di diametro/ovalità e determinazione della posizione.

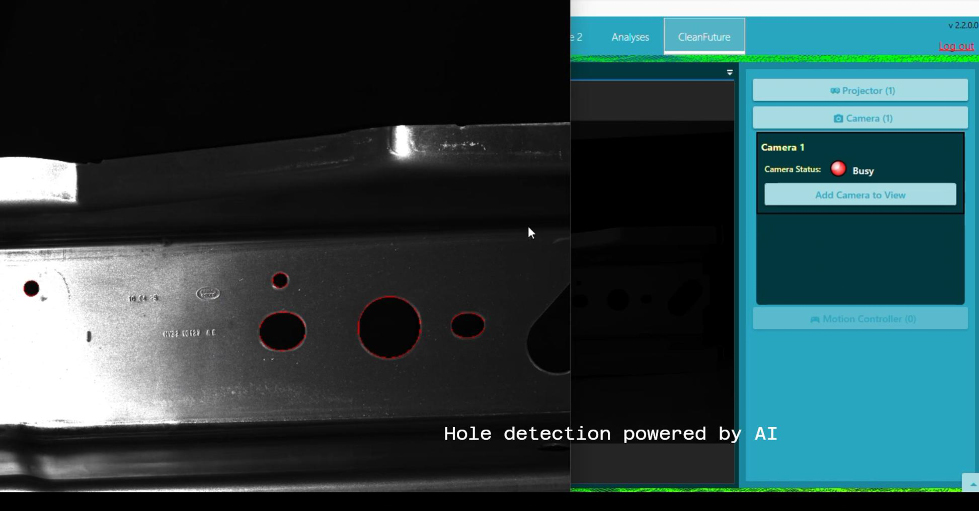

IDENTIFICAZIONI DEI BORDI DI FORI

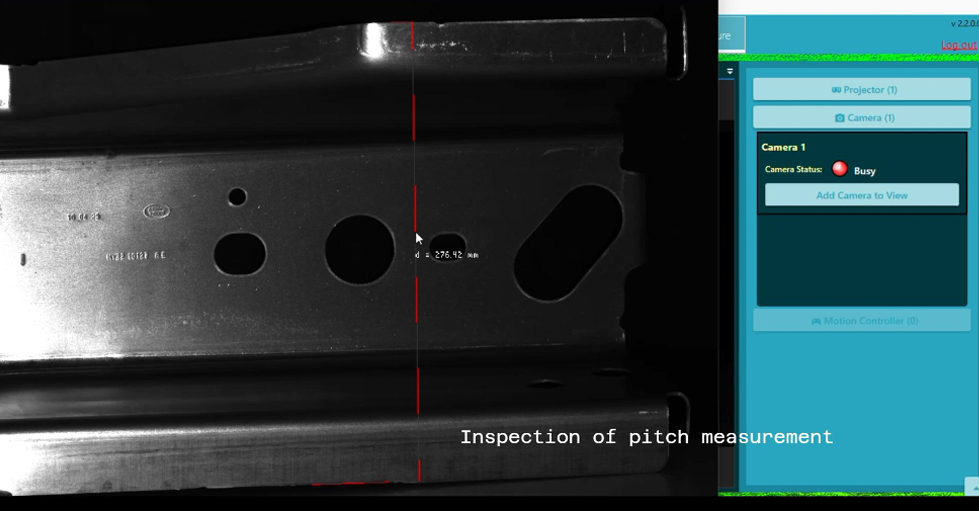

PITCH MEASUREMENT TRA DUE ELEMENTI

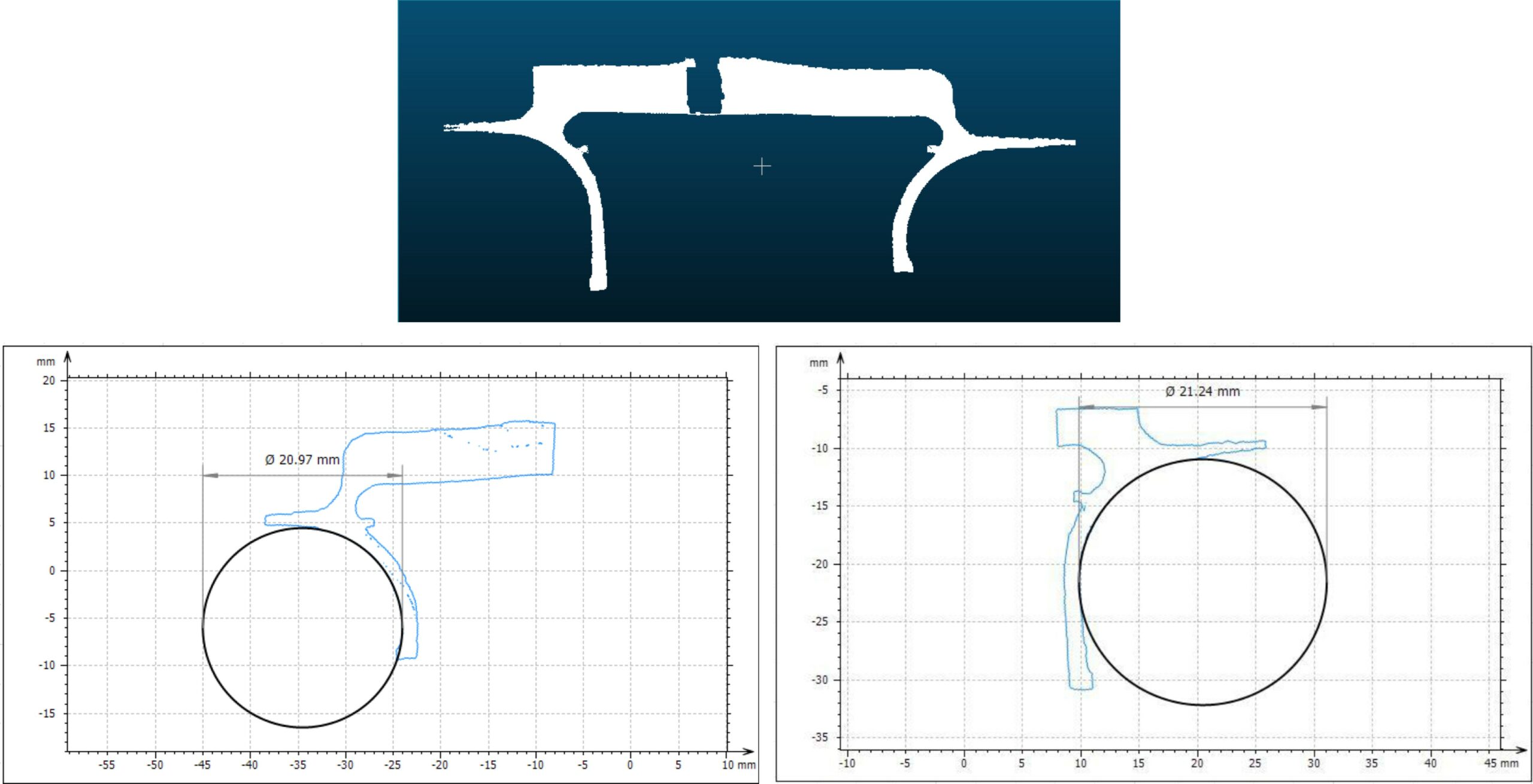

MISURA DEI RAGGI RAGGI DI UNA PALETTA
