Il Microscopio Hirox è un sistema ad altissima risoluzione unico al mondo progettato per adattarsi ad infinite applicazioni grazie alla sua modularità e varietà di stativi, ottiche (con ingrandimenti fino a 10.000x), accessori e modalità di illuminazione.
Le funzionalità di imaging e misurazione 2D/3D, scansione 3D, stitching, registrazione video, multi-focus e auto report lo rendono lo strumento ideale per documentazione scientifica e attività di ricerca in moltissimi ambiti.
L’ottica rotante brevettata Hirox, permette di «ruotare» intorno al campione per un’ispezione a 360° senza la necessità di manipolarlo. Questa funzione è particolarmente utile per ispezioni di geometrie complesse davarie angolazioni.
Grazie alla variazione dell’angolo di osservazione e alla regolazione dell’illuminazione, elementi riflettenti e dettagli nascosti diventano visibili, rivelando completamente le loro caratteristiche.
Grazie al sistema di montaggio rapido magnetico e al riconoscimento automatico tramite software, è un dispositivo intuitivo e facile da utilizzare. Progettato per essere compatibile con diverse ottiche e lavorare da 20x a 400x, offre un’esclusiva versatilità all’intero sistema ottico Hirox.
LIVE FOCUS
Genera immagini istantaneamente a fuoco su ogni altezza, superando i limiti della profondità di campo delle ottiche tradizionali.
LIVE HDR
L’evoluzione dell’HDR passa dalle immagini fisse elaborate al video in tempo reale una tecnologia che garantisce una chiarezza superiore e una gestione dei contrasti nettamente più efficiente e immediata.
GUIDE MAP
La mappa a basso ingrandimento, sincronizzata con la tavola XY, permette di orientarsi istantaneamente sul campione anche durante osservazioni ad alto ingrandimento con campo visivo ridotto.
REMOTE OBSERVATION
Ottiche e stativi motorizzati permettono di osservare, misurare e acquisire immagini in tempo reale da remoto, gestendo tutto via software direttamente dal proprio PC.

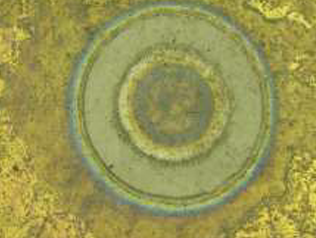

AUTO 2D TILING
Crea automaticamente immagini ad alta risoluzione e ampio campo visivo unendo più fotogrammi in tempo reale. La tecnologia di cucitura (stitching) garantisce una visione continua, dettagliata e senza imperfezioni dell’intero campione.
AUTO 3D TILING
Esegui scansioni 3D su aree estese unendo automaticamente più acquisizioni ad alta risoluzione. Il sistema integra gli spostamenti XY con la profondità Z, generando una ricostruzione continua e senza distorsioni, ideale per analizzare strutture complesse con precisione topografica.
AUTO REPORT
Questa funzione consente di trasferire con un solo clic dati come immagini, informazioni sulle immagini, risultati di misurazioni e statistiche direttamente in un foglio Excel per la creazione automatica di unreport personalizzabile.

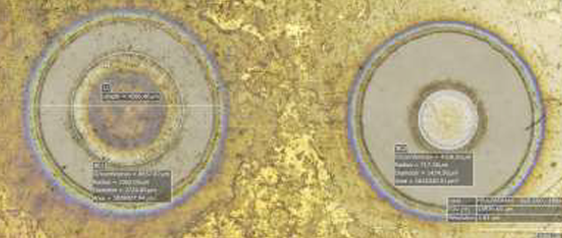

MISURE 2D
Oltre all’osservazione ad alta definizione, il sistema offre un’analisi quantitativa precisa tramite strumenti di misura automatici per linee, cerchi, angoli, aree e larghezze.
MISURE AUTOMATICHE
Grazie all’analisi avanzata di luminosità e valori RGB, il sistema rileva gli oggetti con estrema accuratezza. Tramite istogrammi e selezione colore intuitiva, è possibile calcolare con precisione quantità, superfici e rapporti d’area.
MISURE 3D

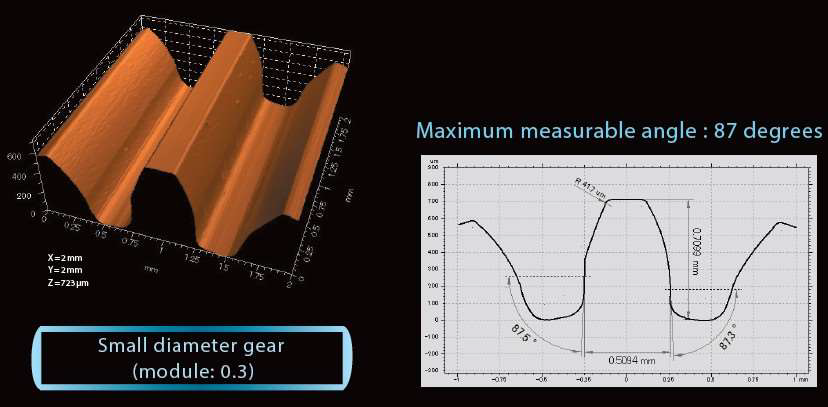

Analizza la morfologia superficiale misurando altezze, angoli e raggi direttamente dal profilo 3D. La visualizzazione combinata 2D/3D assicura la massima chiarezza nell’interpretazione dei dati.
RUGOSITÀ

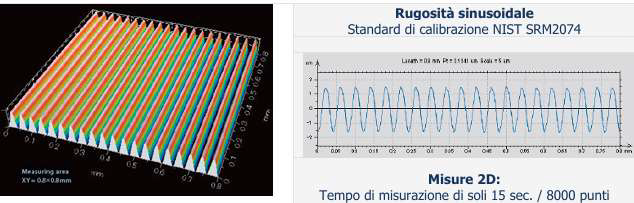

Visualizza curve di rugosità e ondulazione sul profilo per misurazioni precise (Ra, Rz). Grazie ai valori di cut-off regolabili, è possibile ottenere un’analisi numerica accurata della superficie, anche su aree specifiche.

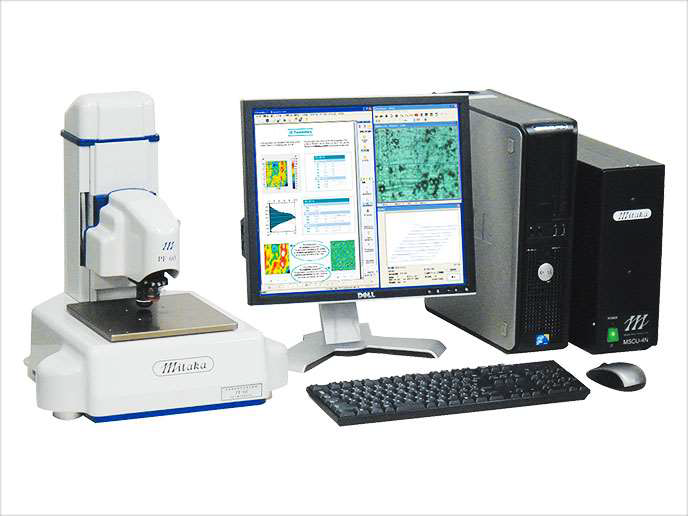

MITAKA PF60
FAST SCANNING AUTOFOCUS 3D LASER PROBE
Sistema automatico di micro scansione con Spot Laser 3D per superfici estese e di qualsiasi natura ad elevata risoluzione.
LO SPOT LASER PROBE con raggio di 0.5μm combinato con assi di movimentazione XY di alta precisione motorizzati consente di misurare in tempo reale il profilo 3D di aree di diverse decine di Millimetri con una risoluzione sub micrometrica.
Aree di scansione del sistema standard:
Assi XYZ = 60mm x 60mm x 10mm
Risoluzione : XY = 0.1μm,
Asse Z = 0.01μm/0.001μm

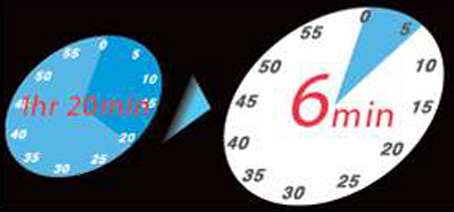

Comparazione con altri sistemi di scansione: 1 ora e 20 min (strumenti convenzionali) 6 minuti per 12800 punti con PF 60

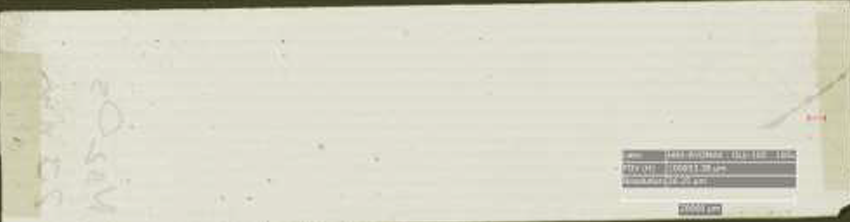

Ricostruzione intero film in 2D con luce polarizzata

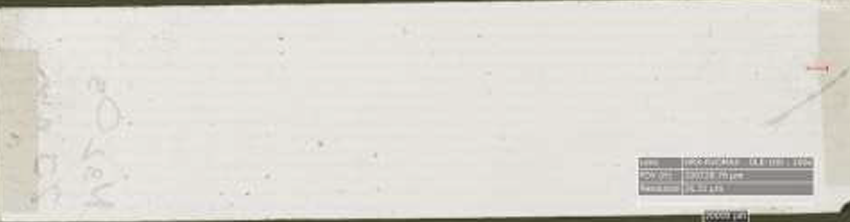

Ricostruzione intero film in 2D con luce coassiale

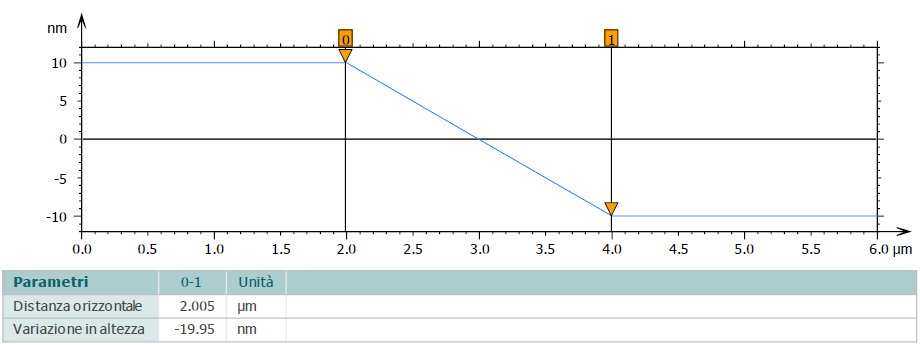

Il film sottile di ossido di niobio ha uno spessore nominale misurato tramite evaporatore per PVD di 20nm. Con la seguente analisi abbiamo la conferma esatta dello spessore depositato che in questo caso è su un vetro borosilicato.
